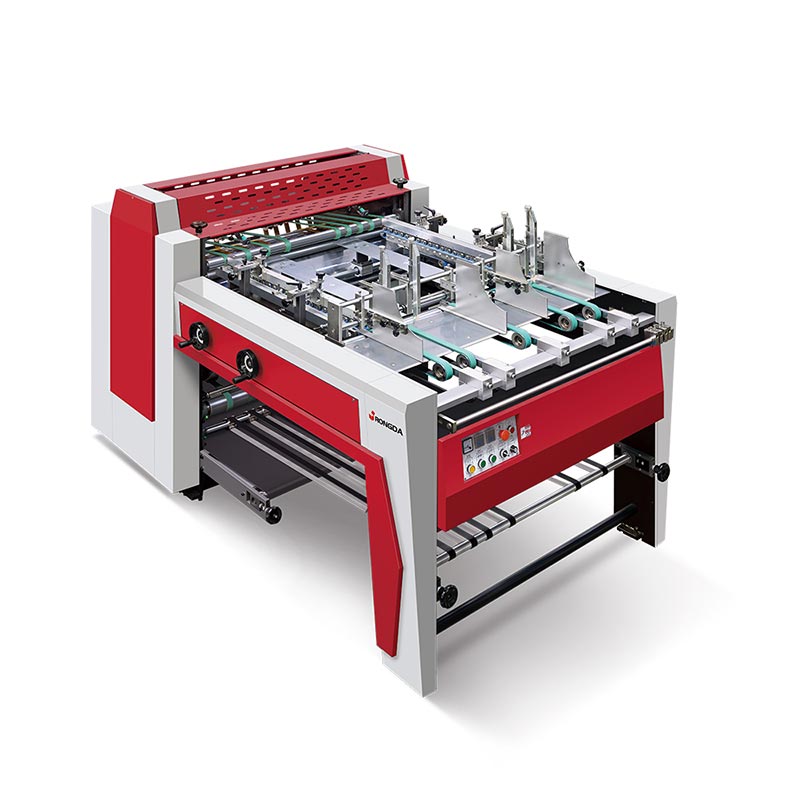

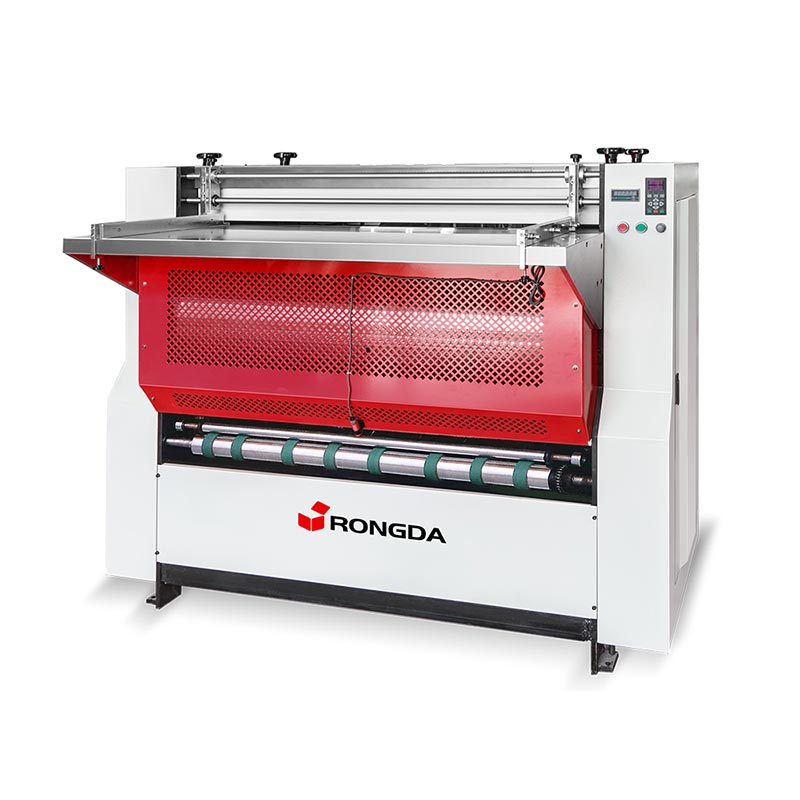

Boz yiv açma maşını

Rongda Grey Grooving Machine, boz və karton emalı üçün xüsusi avadanlıqdır. Onun əsas funksiyası yüksək dəqiqlikli, hamar kənarı açmaq, kağız məmulatlarında V formalı yivə dəqiq nəzarət etmək, asan kartonun yüksək keyfiyyətli, aydın konturunu çıxarmaq üçün əyilmək.

Cihaz aşağıdakı əsas xüsusiyyətlərə malikdir:

Hər şeydən əvvəl, dəqiq V formalı yuva: bu, boz lövhəli slotting maşınının əsas funksiyasıdır. The yüksək sürətli fırlanan V formalı bıçaq materialın səthində dəqiq V formalı yivləri kəsərək hamarlığı təmin edir. kənarları və buruqları yoxdur.

İkincisi, oluğun dərinliyi tənzimlənə bilər: maşın müxtəlif materialların qalınlığına əsaslana bilər. yivin dərinliyinə dəqiq nəzarət edin. Onun iş prinsipi "Boz boşqab təbəqəsinə dəqiq yivlənmə, sonra hazır məhsulun struktur gücünü və keyfiyyətini təmin etmək üçün toxuma zədələnməsinin qarşısını alın əyilmə. Təcrübəli operatorlar bıçağı tənzimləməklə yivin dərinliyini əl ilə tənzimləyə bilərlər.

Üçüncüsü, istehsalın səmərəliliyi yüksəkdir: ənənəvi əl əməliyyatı ilə müqayisədə istehsal səmərəliliyi avadanlıqların sayı bir neçə dəfə artır, operatorların əmək intensivliyi əhəmiyyətli dərəcədə azalır. bir şəxs səmərəli və sabit davamlı istehsala nail olmaq üçün bütün maşını işlədə və idarə edə bilər.

Məhsul Parametri (Spesifikasiya)

Rongda greyboard yiv açma maşınının quruluşu: möhkəm və etibarlı sənaye modeli

Yüksək keyfiyyətli yarı avtomatik Boz yiv açma maşını, onun struktur dizaynı həm möhkəm, həm də möhkəm olmalıdır. rasionallıq. Aşağıda onun əsas komponentlərinin struktur prinsiplərinin 1.sistemli təhlili verilmişdir:

Çərçivə (bərk baza): əsas çərçivə qalınlaşdırılmış polad lövhə və yüksək keyfiyyətli çuqun kompozit strukturu qəbul edir. Bu struktur sabitliyi emal dəqiqliyinə nail olmaq üçün fiziki əsasdır.

2. Transmissiya sistemi (elektrik ötürmə nüvəsi):

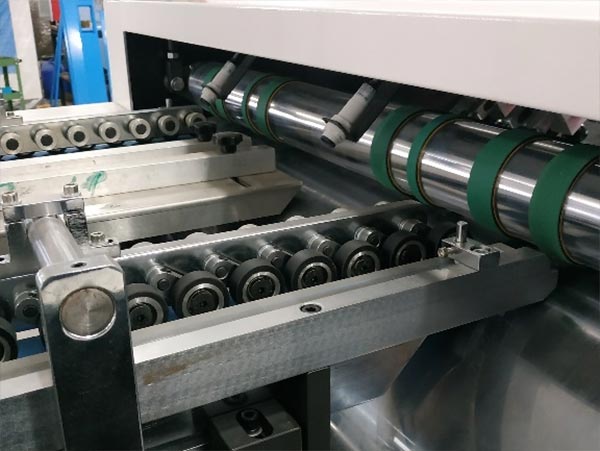

Daşıma platforması: avadanlıq iki emal apara bilən ikiqat qidalandırıcı qidalanma strukturu dizaynını qəbul edir eyni zamanda prosedurlar. Pres çarxlı tipli avtomatik korreksiya qurğusunun tətbiqi vasitəsilə emal dəqiqliyi ± 0,2 mm-ə çata bilər ki, bu da emalın ölçülü ardıcıllığını effektiv şəkildə təmin edir. məhsullar.

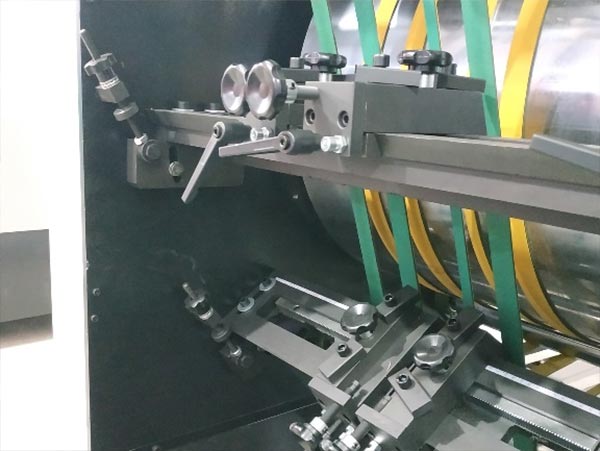

3. Yivli Yığma (Emal İcra Bölməsi):

Alət komponentləri: volfram karbid (karbid) bıçaq, onun aşınma müqaviməti və adidən daha yüksək temperatur müqaviməti yüksək sürətli polad bir neçə dəfə yüksəkdir.

Xüsusiyyətlər:

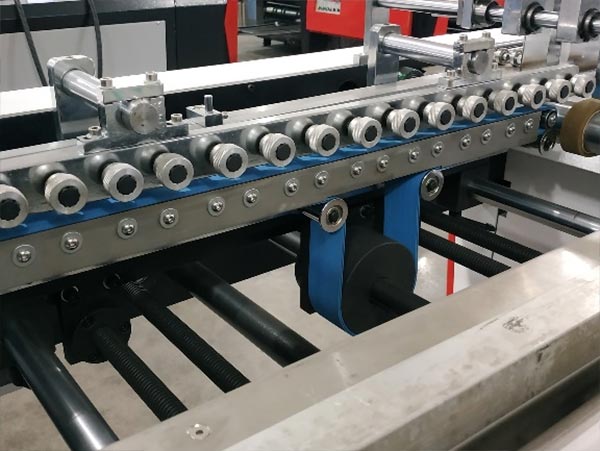

1. Alt kəmər vasitəsilə qidalanan iki qidalandırıcı. Dayanmadan qaça bilir.
2. Uzadılmış korreksiya qurğusu karton daşıma vəziyyətini təmin edir və yivlərin kəsilməsinin düzgünlüyünü təmin edir.
3. Kəmərin ömrünü uzatmaq üçün rulmanlar kəmərin içərisinə yerləşdirilir.

4. Hesablama cihazı.
5.Maşın müxtəlif istehsal ehtiyaclarını ödəmək üçün 80 ilə 135 dərəcə arasında tənzimlənə bilən 9 bıçaqla təchiz edilmişdir.

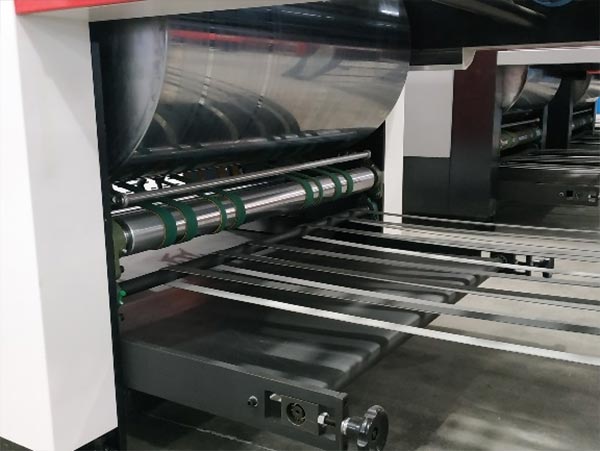

6. Tullantıların konveyer kəməri hazır məhsulu tullantılardan ayıra, əmək intensivliyini azalda və istehsalın səmərəliliyini artıra bilər.

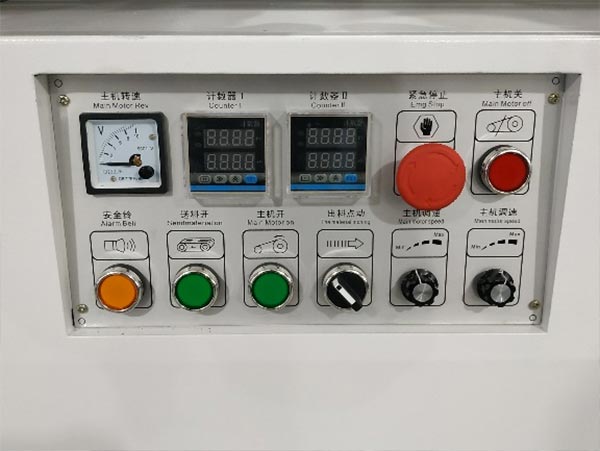

7. Əməliyyat paneli nişanları qəbul edir və əməliyyat sadə və başa düşüləndir.

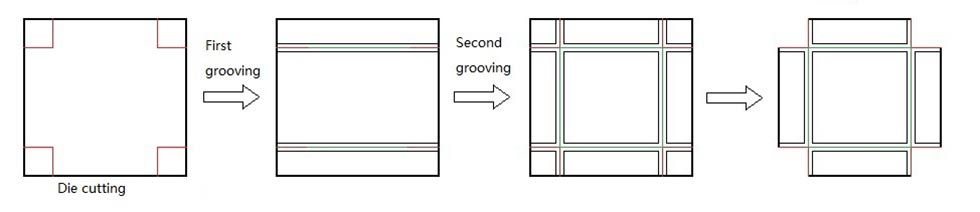

İş axını:

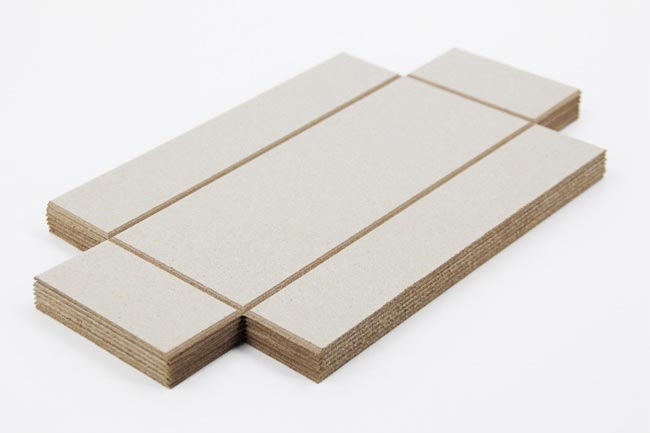

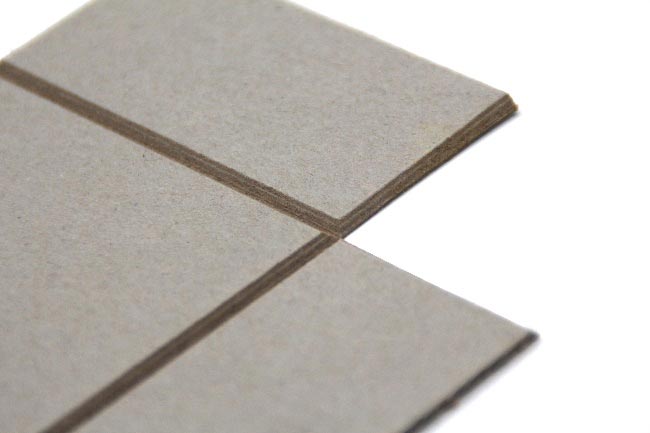

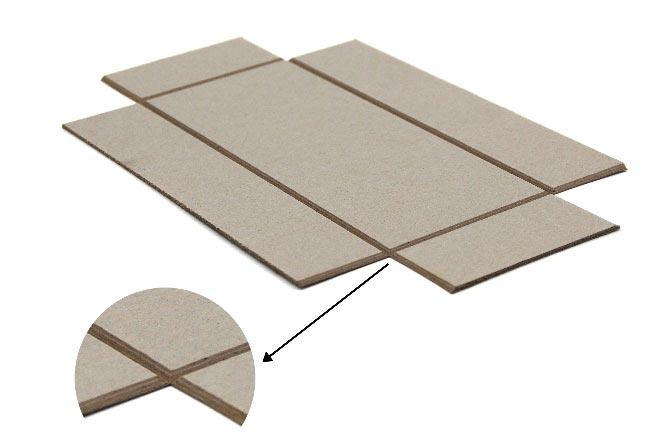

Nümunə:
